Máy cắt laser sợi quang hiệu quả chi phí cao để cắt kim loại

chi phí máy cắt kim loại laser

Sự miêu tả

Thành phần chính của máy - Hệ thống điều khiển nâng cao Chức năng

1. Kiểm soát theo dõi chiều cao bề mặt vật liệu tấm (chức năng theo dõi);
2. Điều khiển dốc công suất laser;
3. Công nghệ điều tiết "ART" tự điều chỉnh nguồn cấp dữ liệu tự thích ứng;
4 . Chức năng khôi phục;
5. Chức năng trả về điểm ngắt;
6. Chức năng tự động tìm khung hình;
7. Chức năng hiệu chuẩn tự động cảm biến độ cao;
số 8 . Thay đổi sang chức năng điều khiển cắt xung ở góc;
9. Chức năng tạm dừng và giảm tốc ở góc;
10. Chức năng cắt tốc độ khởi động thấp của Leader-line;
11. Chức năng khác.

Thông số kỹ thuật

Phương tiện nguồn lazeChất xơ
Phạm vi cắt (L * W)4000 mm × 2000 mm
Hành trình trục Z120 mm
Tốc độ định vị tối đa120 m / phút
Trục X, Y Tốc độ tăng tốc tối đa1,2 G
Hình thức làm mátnước làm mát
Bước sóng laser1070nm
Công suất đầu ra của nguồn laser1500W / 2000W
2500W / 3000W / 4000W
(Không bắt buộc)
Tối thiểu. khoảng cách cắt≤ 0,1 mm
Định vị chính xác của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,02 mm
Gia công độ chính xác của chi tiết gia công± 0,1 mm
Kerf khắc nghiệtRa 3,2 - 12,5 μm
Đơn vị cài đặt tối thiểu0,001 mm
Hệ thống điều khiểnAhead Tech (Mỹ)
Độ dày của vật liệu cắt (theo vật liệu)0,2-25 mm
Mô hình ổ đĩaĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380 V, 50/60 Hz
Tổng công suất lắp đặt20 - 25 KVA
Nhiệt độ làm việc5 - 45ºC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 8150kg
Kích thước bên ngoài8500mm x 3800mm x 2000mm
Tổng mức bảo vệ của nguồn điệnIP54

Tính năng của Máy cắt Laser Han's GS

Chi phí vận hành và bảo trì thấp
Chi phí vận hành thấp hơn so với máy cắt laser CO2 truyền thống, tiêu thụ điện năng bằng 20% -30% so với máy cắt laser CO2.

Bảo vệ môi trường, tiêu thụ điện năng thấp, chỉ bằng 20% -30% so với máy cắt laser CO2 truyền thống.

Chi phí bảo trì của máy cắt laser sợi quang thấp hơn nhiều vì nó không có thấu kính phản chiếu.

Cấu trúc hợp lý và hoạt động dễ dàng

Hệ thống điều khiển laser CNC chuyên nghiệp với điều khiển máy tính đơn giản và thuận tiện hơn cho việc vận hành.

Hài lòng với quá trình xử lý linh hoạt với kích thước nhỏ và thiết kế cấu trúc cường độ cao.

Hoạt động thuận tiện với truyền dẫn sợi quang, điều chỉnh tuyến laser là không cần thiết.

Thiết kế giàn với kết cấu truyền động kép, máy công cụ giảm chấn cao với độ cứng tốt hơn có thể chịu được tốc độ và tốc độ tăng tốc cao hơn.

Áp dụng hệ thống truyền động thay thế và hệ thống truyền động được nhập khẩu từ nước ngoài để đảm bảo tốc độ cao, độ chính xác cao và độ tin cậy cao.

Giá đỡ và thanh dẫn được làm kín toàn diện để tránh ma sát mà không gây ô nhiễm dầu và bụi nhằm làm cho hệ thống truyền động có thời gian phục vụ lâu hơn và đảm bảo độ chính xác chuyển động của máy công cụ.

Hiệu suất ổn định với tốc độ cắt cao, chính xác, hiệu quả và bảo vệ

Tốc độ cao: Có khả năng cắt các loại bảng kim loại bằng không khí thổi; tốc độ cắt có thể đạt hàng chục mét mỗi phút.

Độ chính xác cao: Áp dụng cấu trúc truyền động chính xác cao với động cơ dịch vụ nhập khẩu, độ chính xác định vị ± 0,03mm

Hiệu quả cao: Phần mềm có chức năng mạnh mẽ, có khả năng thiết kế các loại hình dạng, chữ cái để cắt với thao tác dễ dàng và thuận tiện.

Tính bảo vệ cao: nguồn laser và máy công cụ được niêm phong toàn diện để đảm bảo an ninh cho người vận hành, toàn bộ quá trình làm việc có thể được quan sát và kiểm tra qua kính.

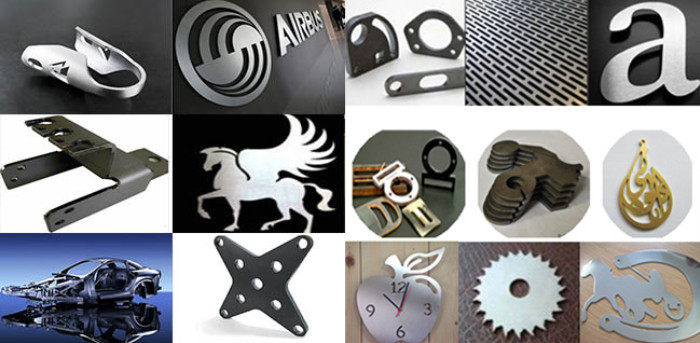

Mẫu máy cắt laser
